Старение изоляции из-за длительных перегрузок и эксплуатации кабеля 13%
При длительных больших токовых нагрузках в кабеле происходит высыхание изоляции и её нарушение. Что также приводит к повреждению кабеля.
Повреждения кабеля в результат естественного движение грунта 12%.
Кабель должен прокладываться в песчаной подушке, подсыпке. Это не даёт повреждаться кабельной «броне» и оболочки при незначительных движениях грунта из-за погодных условий, тряски, вибраций. Особенно это актуально в городской местности. Прокладка кабеля под дорогами обязателен в трубах или каналах. Также при движении грунта происходит растрескивание пайки на старых соединительных муфтах типа СС в районе «шейки», и попадание влаги.
Дефекты соединительных и концевых муфт при монтаже 10%
Нарушение технологии монтажа муфт. Монтаж кабельных муфт на кабель с влажной изоляцией. Неправильная и некачественная усадка термоусадочного материала. Использование некачественного материала.
Нарушения при прокладке кабеля 7%
Прокладка и монтаж кабеля должен производится строго в соответствии технической и проектной документацией. Избегать больших изгибов и изломов на кабеле.
Дефекты производителя кабеля 3%.
На кабель должен прилагаться испытательный протокол завода изготовителя.
Другие причины 1%.
Определение и поиск места повреждения кабеля
Для совершения ремонта кабеля необходимо определить точное место повреждения кабеля. Этот процесс трудоёмкий и производится с помощью кабельной высоковольтной электролабории. Электролаборатория производит прожиг кабеля и поиск точного места повреждения с замером длинны до повреждения рефлекторным методом
Процесс может, осложнен, если у кабеля глубина залегания более 1.5 метра, при норме 0.7-0.8 метра. Как правило, с помощью современных приборов и оборудования место повреждения определяют с точностью +/- 0.5 метра по направлению трассы кабеля. Без вскрытия поверхности. При вскрытом кабеле, повреждение будет видно визуально (выгар на кабеле) или определяют с точностью +/-3-5 см. Для точного определения места обрыва и короткого замыкания существуют два основных метода акустический и идукционный.

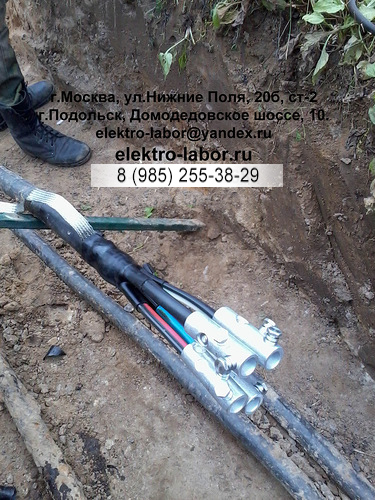

Ремонт кабеля, монтаж муфт
Следующий этап один из самых сложных и трудоёмких, это монтаж или установка муфт. За последние 10-15 лет появились новые пластиковые термоусадочные муфты с широким диапазоном типоразмеров и комплектаций. Достоинство этих муфт перед муфтами типа СС (свинцовыми): долговечность, устойчивость к вибрациям солям содержащихся в почве, качество соединения жил и кабеля вес (для концевых), простота и время монтажа, возможность соединение кабеля разного сечения. При этом их цена незначительно больше, 3500-4500 против 2500-3000 рублей за комплект.
При монтаже всех типов муфт необходимо иметь навыки и соблюдать: последовательности, чистоту, и требования к электромонтажным работам
Стоимость работ:
- Монтаж соединительных муфт (без второстепенных работ) 6-10 кВ – от 4.5 т.р.
- Монтаж соединительных муфт (без второстепенных работ) 0.4 кВ – от 3.5 т.р.
- Монтаж концевых муфт (без второстепенных работ) 6-10 кВ – от 3 т.р.
- Монтаж концевых муфт (без второстепенных работ) 0.4 кВ – от 2.5 т.р.
